内容提要
- ready打拍的问题
- 用FIFO的思路去解决
- 用Buffer的思路去解决
问题提出:ready时序如何优化?
在valid/ready 握手协议中,valid 与 data的时序优化比较容易理解,(不熟悉valid/ready协议或者valid打拍方法的)大家可以参考上次推送(握手协议(pvld/prdy或者valid-ready或AXI)中Valid及data打拍技巧)。
但是有时候,关键路径是在ready信号上,如何对ready信号打拍呢?

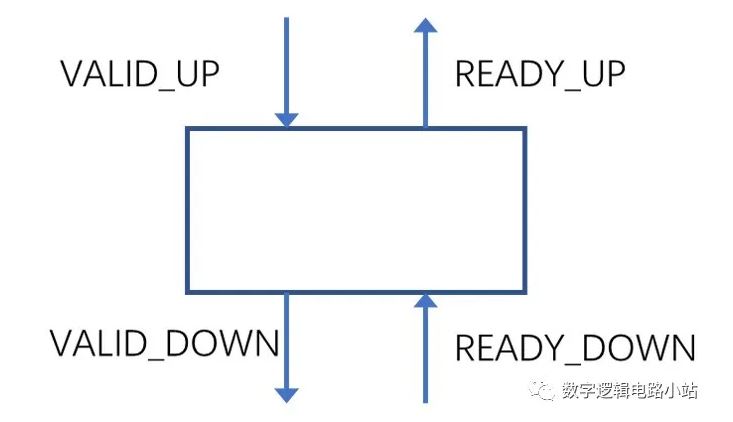

首先将把目标设计想象成一个黑盒子,如图1所示,我们的目标是将READY_DOWN通过打拍的方法获得时序优化。

(图1)
尝试直接对ready打一拍
1 2
| READY_UP <= READY_DOWN; VALID_DOWN = valid_up;
|
(仅示例,非verilog代码。下同)
这样是行不通的。
一个简单的例子(case 1)就是你让READY_DOWN像一个时钟一个,间隔一个cycle起来一次,那么VALID_UP && READY_UP 与 VALID_DOWN && READY_DOWN无法同步,数据无法传输下去。
思路:将其分解成两个interfaces
将ready打拍的逻辑想象成一个黑盒子,去分析这个黑盒子的设计,分为up interface 和down interface将问题细化:
- up interface 有VALID_UP, DATA_UP, READY_UP
- down interface 有VALID_DOWN, DATA_DOWN, READY_DOWN
可以总结成下面的样子:
1 2 3
| READY_UP <= READY_DOWN; transfer_up = VALID_UP && READY_UP; transfer_down = VALID_DOWN && READY_DOWN;
|
如果去解决刚才例子(case 1),那么这个黑盒子:
当READY_UP为高的时候,可以接受数据;
当READY_DOWN为高的时候,如果我们有数据可发的话,我们可以向downstream发送数据;
是不是很像一个FIFO?
用FIFO去解决

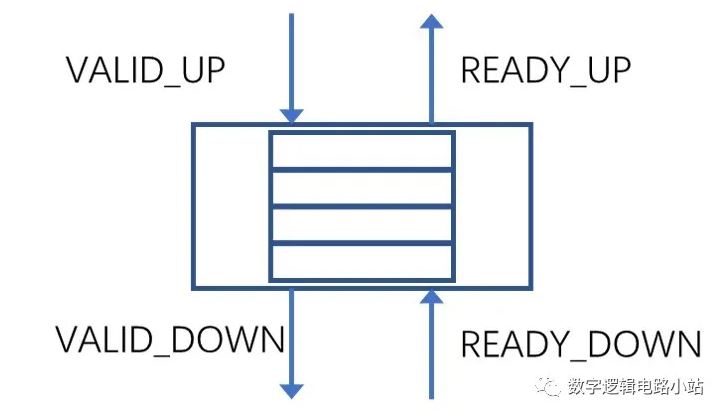

将一个FIFO插在黑盒子这里,那么就会变成这样子:

(图2)
VALID_UP/READ_YUP ==> FIFO ==> VALID_DOWN/READY_DOWN
也就是:
1 2 3
| VALID_UP = fifo_push_valid; READY_UP = fifo_push_ready; VALID_DOWN = fifo_pop_valid;READY_DOWN = fifo_pop_ready;
|
现在问题变成了:如何设计这个FIFO呢?
- 这个FIFO深度多少?
- 怎么设计,能够保证READY_UP是READY_DOWN打过一拍的呢?
FIFO设计多深?
因为本身valid/ready协议是反压协议(也就是READY_UP为0的时候,不会写FIFO,而不会导致FIFO溢出)而且此处的读写时钟是同一个时钟,是一个同步FIFO,所以FIFO深度是1或者2就足够了。
深度是1还是2要看极端情况下需要存储几笔数据。
简单分析可以知道,只有一种情况会去向FIFO中存储数据:
- READY_UP是1,可以从upstream接收数据
- 同时READY_DOWN是0,不可以向downstream发送数据
这种情况在极端情况下最多维持多久呢?
答案是:一个周期
因为如果cycle a 时:READY_DOWN=0,那么cycle a+1时,READY_UP变为0了,开始反压,所以只用存一个数就够了。
所以设计为一个深度为1的FIFO就可以了。
深度为1的FIFO有很多特点,设计起来比较简单。比如:wr_ptr/rd_ptr始终指向地址0,所以我们可以删掉wr_ptr和rd_ptr,因为是一个常值0。
简单的depth-1 FIFO实现
使用depth-1 FIFO传输数据,可以这样设计:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
| always @(posedge CLK)begin if(RESET) begin fifo_line_valid <= 0; fifo_push_ready <= 1'b0; fifo_data <= {WIDTH{1'b0}}; end else begin fifo_push_ready <= fifo_pop_ready; if (fifo_push_ready) begin fifo_line_valid <= fifo_push_valid; fifo_data <= DATA_UP; end else begin if (fifo_pop_valid && fifo_pop_ready) fifo_line_valid <= 1'b0; else fifo_line_valid <= fifo_line_valid; end end end assign fifo_push_valid = VALID_UP; assign fifo_pop_valid = fifo_line_valid; assign fifo_pop_ready = READY_DOWN; assign READY_UP = fifo_push_ready; assign VALID_DOWN = fifo_line_valid; assign DATA_DOWN = fifo_data;
|
这解决了READY打拍的问题。但是这里有一些可以改进的地方,比如:
- 是不是可以挤掉多于的气泡?
- 在FIFO为空的时候,数据是不是可以直接bypass FIFO?
无气泡传输
关于无气泡传输,可以参考上一篇推送(握手协议(pvld/prdy或者valid-ready或AXI)中Valid及data打拍技巧)。具体的说,就是既然你这里有个深度为1的FIFO了,那么我是不是可以利用起来,放点数据啊……
当READY_DOWN持续是0的时候,READY_UP依然可以有一个cycle去接收一笔数据,把FIFO资源利用起来:
1 2
| fifo_no_push = ~(fifo_push_valid && fifo_push_ready); fifo_push_ready <= (fifo_pop_ready||(fifo_no_push && ~fifo_line_valid));
|
同样的原因,在RESET情况下,READY_UP可以为1,可以将复位值修改。
那么FIFO穿越呢?
FIFO穿越
考虑一个特殊情况(case 2):
假设READY_DOWN在复位之后始终为1,
然后某个时刻开始VALID_UP为1了。
是不是每个周期,数据都可以直接传下来而不用进入FIFO,即使READY_DOWN打过一拍?
换句话说:**如果READY_UP=1, READY_DOWN=1, FIFO是空的这种情况下,数据可以直通**。
- 上文特殊情况(case 2),READY_DOWN/READY_UP一直是1,显然可以。
- READY_UP从0到1的跳变:READY_DOWN也会在前一周期有一个从0到1的跳变。在READY_DOWN为0时,有一笔数据存到FIFO里边(无气泡传输);当READY_DOWN在时刻a从0变到1时,READY_UP在时刻a+1也会从0变为1。如果此时READY_DOWN也为1,可以直通,不用进入FIFO。也就是:
1 2 3
| assign pass_through = READY_UP && READY_DOWN && ~fifo_line_valid; assign VALID_DOWN = pass_through ? VALID_UP : fifo_line_valid; assign DATA_DOWN = pass_through ? DATA_UP : fifo_data;
|
注意在直通时,我们不希望数据进入FIFO:
1
| assign fifo_push_valid = ~pass_through && VALID_UP;
|
将所有这些结合起来:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87
|
`timescale 1ns/1ns module ready_flop ( CLK, RESET, VALID_UP, READY_UP, DATA_UP, VALID_DOWN, READY_DOWN, DATA_DOWN );
parameter WIDTH = 32;
input CLK; input RESET;
input VALID_UP; output READY_UP; input [0:WIDTH-1] DATA_UP;
output VALID_DOWN; input READY_DOWN; output [0:WIDTH-1] DATA_DOWN;
wire CLK; wire RESET;
wire VALID_UP; wire READY_UP; wire [0:WIDTH-1] DATA_UP;
wire VALID_DOWN; wire READY_DOWN; wire [0:WIDTH-1] DATA_DOWN; reg fifo_line_valid; wire fifo_push_valid; reg fifo_push_ready; wire fifo_pop_ready; wire fifo_no_push; wire pass_through; wire fifo_pop_valid; reg [0:WIDTH-1] fifo_data;
always @(posedge CLK) begin if(RESET) begin fifo_line_valid <= 0; fifo_push_ready <= 1'b1; fifo_data <= {WIDTH{1'b0}}; end else begin fifo_push_ready <= (fifo_pop_ready||(fifo_no_push && ~fifo_line_valid)); if (fifo_push_ready) begin fifo_line_valid <= fifo_push_valid; fifo_data <= DATA_UP; end else begin if (fifo_pop_valid && fifo_pop_ready) fifo_line_valid <= 1'b0; else fifo_line_valid <= fifo_line_valid; end end end assign fifo_no_push = ~(fifo_push_valid && fifo_push_ready); assign pass_through = READY_UP && READY_DOWN && ~fifo_line_valid; assign fifo_push_valid = ~pass_through && VALID_UP; assign fifo_pop_valid = fifo_line_valid; assign fifo_pop_ready = READY_DOWN; assign READY_UP = fifo_push_ready;
assign VALID_DOWN = pass_through ? VALID_UP : fifo_line_valid; assign DATA_DOWN = pass_through ? DATA_UP : fifo_data; endmodule
|
(注:代码未经详细验证)
换一种思路
经过上面对FIFO的分析,我们可以总结起来,主要是以下几点:
- 加入一个深度为1的同步FIFO,这个FIFO在READY_DOWN为0,且READY_UP为1时暂存一个数据;
- 在READY_DOWN从0->1时,FIFO里边的数据先输出到下级;
- 如果READY_DOWN继续为1,数据可以绕过FIFO直通;
深度为1的FIFO(不管是同步还是异步FIFO),都是一个特殊的逻辑单元。
对于深度为1的同步FIFO,其实就是一拍寄存器打拍。
所以,我们可以这样重新设计:
- 加一级寄存器作为buffer(实际上就是深度为1的FIFO)
- 当以下条件满足,这一级寄存器会暂存一级数据:
2.1 READY_DOWN是0,并且
2.2 READY_UP是1,并且
2.3 VALID_UP是1;
也就是:
1
| assign store_data = VALID_UP && READY_UP && ~READY_DOWN;
|
- 当READY_UP是1时,数据可以直接暴露在下级接口:READY_UP为1时,BUFFER中一定是空的,因为上一个时钟周期数据已经排空了。也就是:
1
| assign VALID_DOWN = READY_UP ? VALID_UP : buffer_valid;
|
这其实就是上面的FIFO直通模式。同样我们可以挤掉气泡:
1
| READY_UP <= READY_DOWN || ((~buffer_valid) && (~store_data));
|
把这所有的总结起来:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71
|
`timescale 1ns/1ns module ready_flop ( CLK, RESET, VALID_UP, READY_UP, DATA_UP, VALID_DOWN, READY_DOWN, DATA_DOWN );
parameter WIDTH = 32;
input CLK; input RESET;
input VALID_UP; output READY_UP; input [0:WIDTH-1] DATA_UP;
output VALID_DOWN; input READY_DOWN; output [0:WIDTH-1] DATA_DOWN;
wire CLK; wire RESET;
wire VALID_UP; reg READY_UP; wire [0:WIDTH-1] DATA_UP;
wire VALID_DOWN; wire READY_DOWN; wire [0:WIDTH-1] DATA_DOWN; wire store_data; reg [0:WIDTH-1] buffered_data; reg buffer_valid;
assign store_data = VALID_UP && READY_UP && ~READY_DOWN; always @(posedge CLK) if (RESET) buffer_valid <= 1'b0; else buffer_valid <= buffer_valid ? ~READY_DOWN: store_data;
always @(posedge CLK) if (RESET) buffered_data <= {WIDTH{1'b0}}; else buffered_data <= store_data ? DATA_UP : buffered_data;
always @(posedge CLK) begin if (RESET) READY_UP <= 1'b1; else READY_UP <= READY_DOWN || ((~buffer_valid) && (~store_data)); end
assign VALID_DOWN = READY_UP? VALID_UP : buffer_valid; assign DATA_DOWN = READY_UP? DATA_UP : buffered_data; endmodule
|
(注:代码未经详细验证)
其他
- 我在电脑上简单跑了两个波形,FIFO方法和Buffer方法结果是一样的。
- 用FIFO去隔离开上下两个interface思考,比较容易想明白。
- 无气泡传输、FIFO直通这两个小feature拿掉,也可以工作、也是能实现READY_DOWN时序优化的设计目标的。
